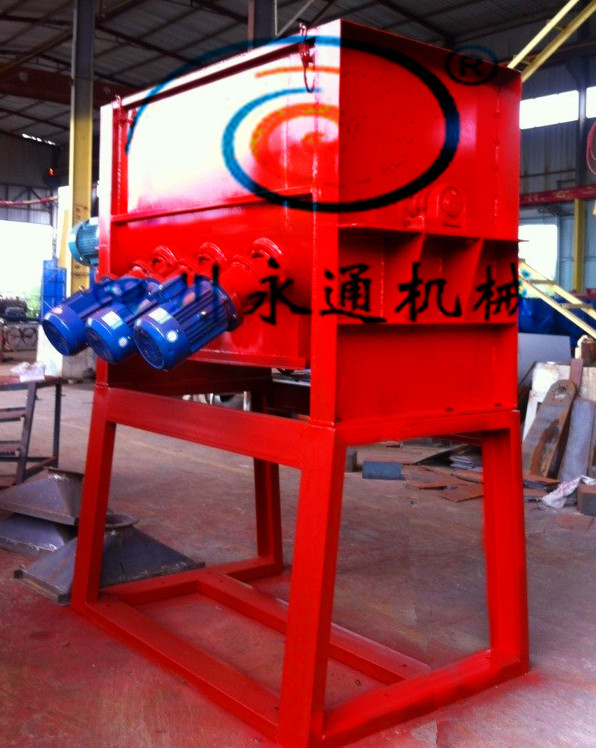

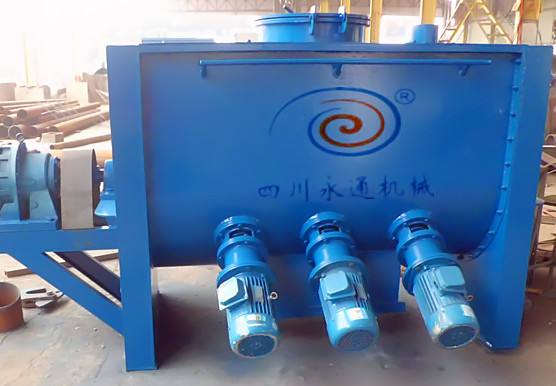

卧式U型犁刀混合机

适用范围

犁刀混合机主要适用于物料粘度大、物料密度大、物料带湿水性的物料或干粉物料,也可也作用于干粉砂浆的生产,广泛用于干粉砂浆、化工原料、制药原料、建筑材料、塑料、胶粘原料、食品原料、粉末冶金、矿山材料、石油原料等行业其高效搅拌的性能根据结构类型可分为卧式犁刀混合机和卧式U型犁刀混合机等。

工作原理

卧式U型犁刀混合机内的犁刀随主轴旋转使物料沿筒臂作径向圆周湍动,同时径向物料沿线流经飞刀组,被高速旋转的飞刀抛散,不断更迭、复合使,物料在较短时间内达到混合均匀。

产品简介



性能特点:

①最新概念的犁刀式搅拌机理的核心技术的运用,加上高速旋转刀头的离散式搅拌,混合速度快,根据产品的不同配方,主机搅拌时间为90-180s。

②搅拌主机的混合精度高,各种物料的和易性及均匀度好,混合时不产生离析,搅拌的混合比可高达1:10000,能够最大程度地满足施工要求。

③独特的单开门卸料装置。卸料时无死区、不残留、不漏料,卸料时间短。对于彩色的砂浆,在更换产品配方时只需简单的清扫或不用清扫。

④设有动态人工取样口,方便用户取样检测,并可根据产品的检验情况来调节主机的搅拌时间,来满足生产的要求。

⑤搅拌主机筒体及搅拌叶片采用的是进口合金耐磨板,高速飞刀采用的是耐磨合金铸件,有极高的耐磨损性能,延长搅拌主机的使用寿命。

设备组成:

犁刀混合机(干粉砂浆生产线主体设备之一)主要由传动部分、卧式筒体、犁刀组轴、飞刀组、出料阀、喷液装置等部件组成。

传动部分:由主电机和减速机传送给犁刀组轴。

卧式筒体:上部设有进料口、观察孔,筒体一侧开有物料清洗门。

犁刀组轴:犁刀根据容积大小安排犁刀数量,安装在主轴上,在筒体内做圆周湍动流搅拌混合物料。

飞刀组:副电机直接连接飞刀,高速飞刀有强烈抛散剪切的搅拌作用。

出料阀:安装筒体底部,供放料用。

喷液装置:喷液装置布置在筒体上部,由管件、喷头部件组成并固定在筒体均匀分布喷散。

可以定制:夹套加温、冷却、干燥型。

犁刀式混合机混合时间短,对粒度、密度差异大的物料混合有较好的适应性,犁刀混合机的结构特别适于加液混合和造湿粒,粒径在 0.3 -3mm 之间

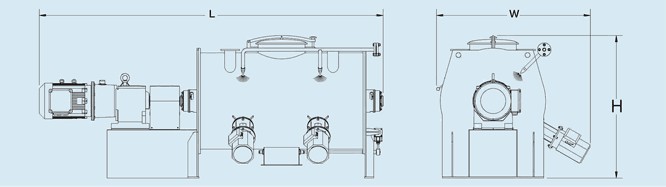

选型示例

型号规格
m 3

0.1

0.3

0.5

1

2

4

6

8

10

12

15

一次混合
kg

40-60

120-180

200-300

400-600

800-1200

1600-2400

2400-3600

3200-4800

4000-6000

4800-7200

6000-9000

装机功率
KW

3.7

7.7

8.5

15.5

23

28

33

37

41

48

56

混合机重量
kg

430

950

1000

1800

2520

3220

6750

7200

7500

8500

9200


以上犁到混合机参数以水为标准比重计量。
